Электронные метки и индикаторы — устанавливаются над ячейками и предназначены для их подсвечивания,
указывая на порядок отбора комплектующих, а также фиксирования события отбора для учета расхода
посредством кнопок или рычагов (электронные метки) и датчиков (индикаторов).

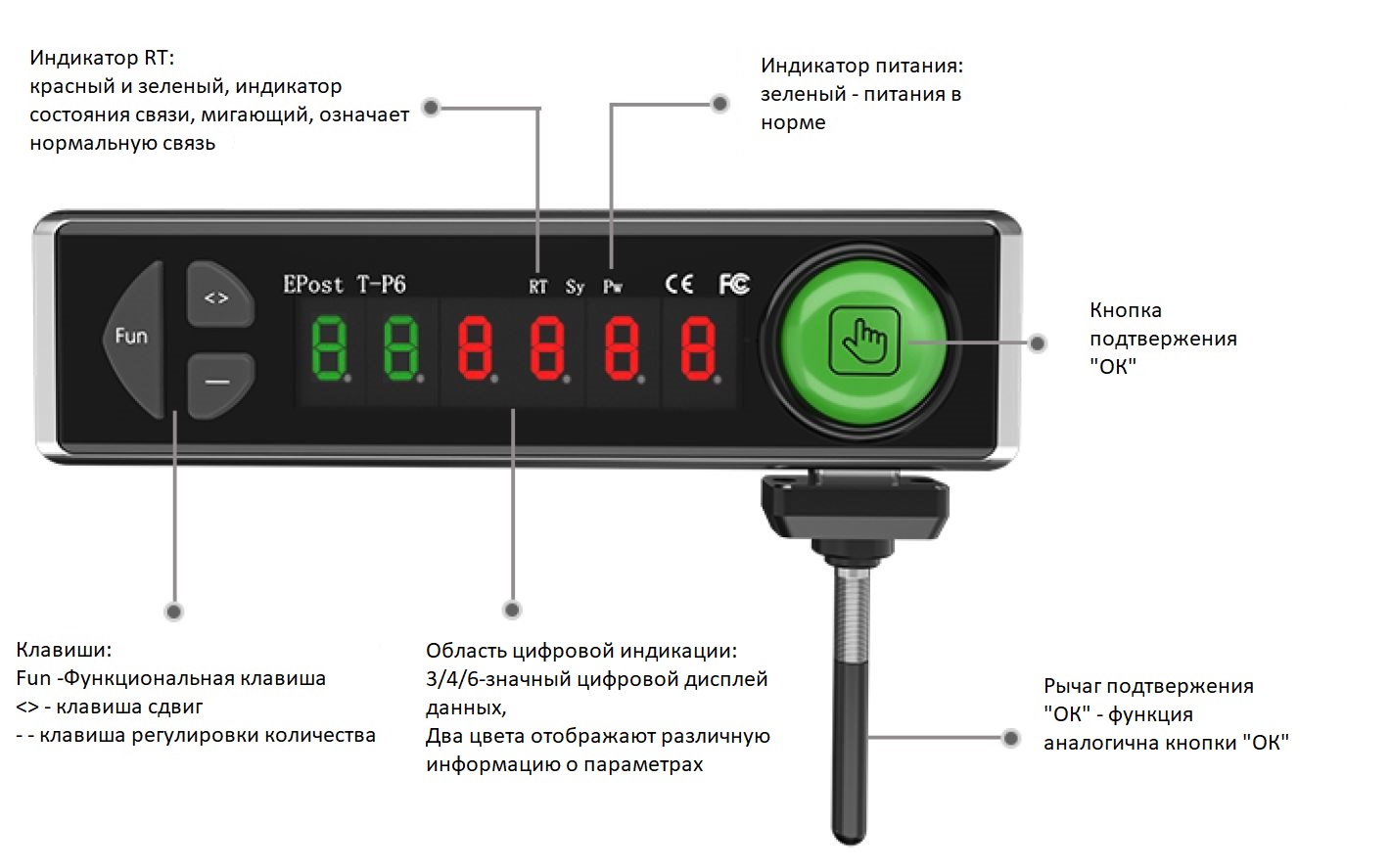

Электронные метки KTSH-T-P дополнительно оборудованы светодиодным дисплеем, на котором можно отражать количество комплектующих, которые необходимо взять из ячейки, либо количество выбранных деталей или количество оставшихся.
Цвет индикации, режим индикации, информация на дисплее программируются.
- Напряжение питания – 12…30 VDC
- Максимальный ток потребления – 100 мА.
- Интерфейс связи RS485
- Скорость обмена по шине – 38,4 кБот
- Материал корпуса – полимер+ литой алюминий
- Подключение – 4х0,3 мм подключение к сетевому кабелю методом прокалывания.
- Многофункциональная кнопка - 7 цветов (красный, зеленый, синий, желтый, голубой, фиолетовый, белый).
- Количество циклов нажатия кнопки – 1 млн.
- Разрядность светодиодного дисплея – 0/3/4/6
- Рычаг подтверждения – опционально
- Подключаемый опто датчик - опционально
- Максимальное усилие нажатия кнопки - 0,96 Н
- Температура эксплуатации – -40…+80 гр.С
- Температура хранения - -40…+80 гр.С.
- Влажность - ≤90%, без конденсата
- Степень защиты IP53
Тип
|

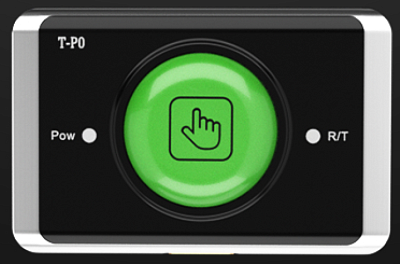

KTSH T-P0
|
KTSH T-P3
|
KTSH T-P4
|

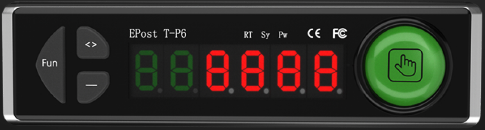

KTSH T-P6
|
Разрядность светодиодного дисплея
|
Без дисплея
|
3
|
4
|
6
|
Цвет цифр на дисплее
|
-
|
Красный
|
2 зеленых
2 красных
|
2 зеленых
4 красных
|
Подключение рычага подтверждения
|
-
|
Да
KTSH-T-P3LT
|
-
|
Да
KTSH T-P6LT
|
Подключение опто датчика
|
-
|
-
|

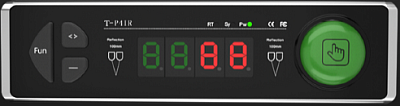

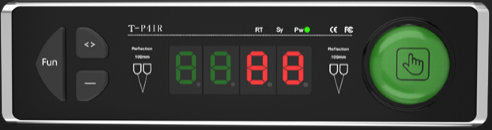

KTSH-P4IR
|
|
