Концевые выключатели KTSS-S
- Описание
- Технические характеристики

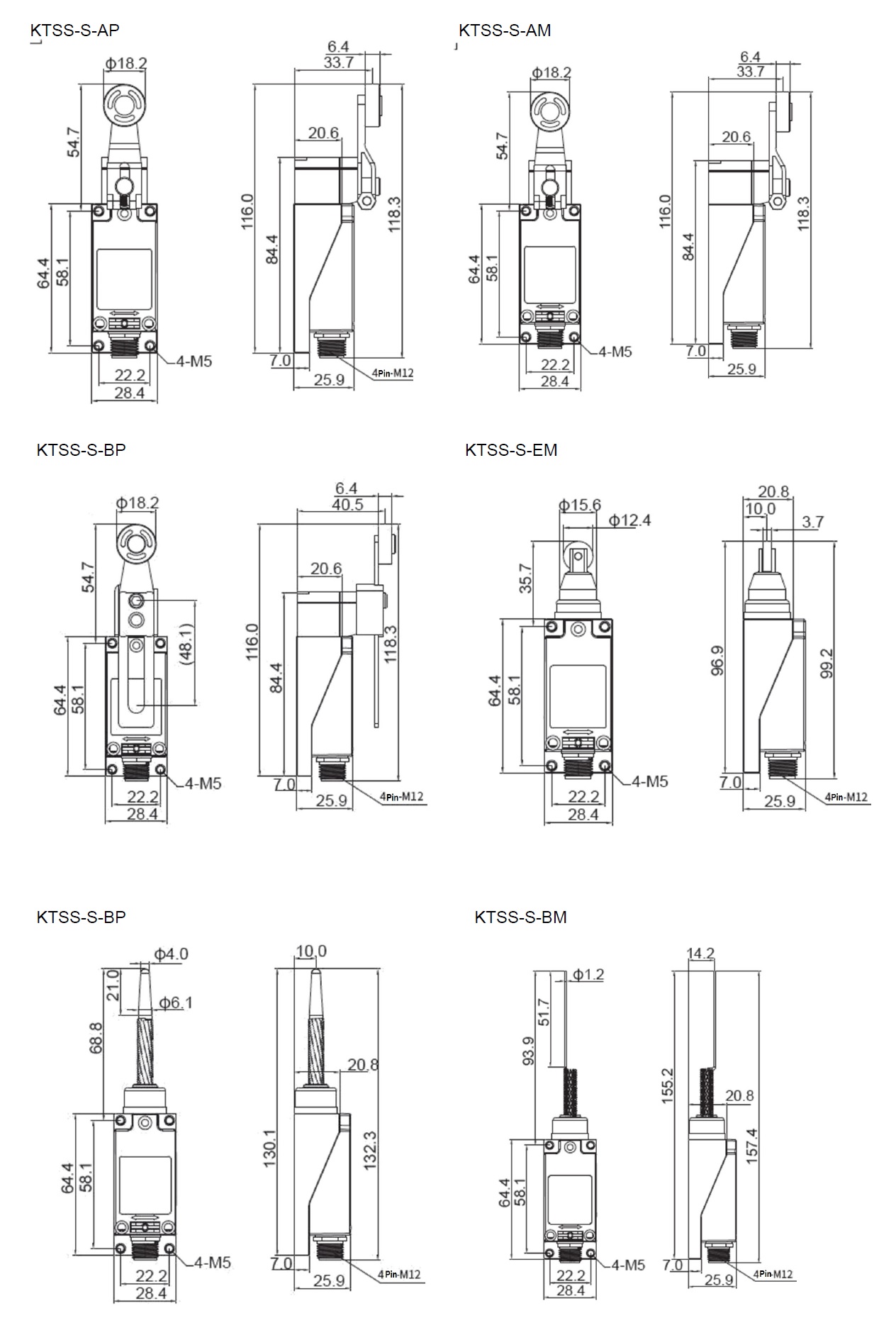

- Габаритный чертеж
- Структурное обозначение
- Документация
Серия KTSS-S имеет миниатюрный размер и рассчитана на простые применения.
• Корпус из алюминия
• 6 типов толкателей
• Подсоединение – разъем М12х1, 4 пин
• Коммутируемое напряжение
5…240 В AС/DC
5... 30 В DC
• Легкий монтаж
• Степень защиты IP67
- Скорость срабатывания: 5 мм ~ 0.5 м/с
- Частота срабатывания: 30 циклов/мин
- Сопротивление контактов: менее 25 мОм
- Изоляционное сопротивление: более 100 МОм (при 500VDC)
- Диэлектрическая прочность: 1000VAC между несвязанными клеммами
- Вибрационная устойчивость: 10-55 Гц, двойная амплитуда 1.5 мм
- Механическая прочность: 1000 м/с² (2J, 100G)
- Рабочая температура: от -20°C до +70°C
- Влажность: до 95% относительной влажности
- Срок службы: более 500 000 циклов
- Класс защиты: IP65/IP67
|
Тип |
Коммутируемое напряжение |
Обозначение |
Выход |
|
Пластиковый ролик качающегося типа |
DC 24 V |
KTSS-S-AP-M12-4-P-P |
PNP |
|
KTSS-S-AP-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-AP-M12-4-P-R |
Сухой контакт |
|
|
Пластиковый ролик качающегося типа с регулировкой |
DC 24 V |
KTSS-S-BP-M12-4-P-P |
PNP |
|
KTSS-S-BP-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-BP-M12-4-P-R |
Сухой контакт |
|
|
Пластиковый стержень пружинного типа |
DC 24 V |
KTSS-S-DP-M12-4-P-P |
PNP |
|
KTSS-S-DP-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-DP-M12-4-P-R |
Сухой контакт |
|
|
Металический ролик качающегося типа |
DC 24 V |
KTSS-S-AM-M12-4-P-P |
PNP |
|
KTSS-S-AM-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-AM-M12-4-P-R |
Сухой контакт |
|
|
Роликовый плунжер поперечного типа |
DC 24 V |
KTSS-S-EM-M12-4-P-P |
PNP |
|
KTSS-S-EM-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-EM-M12-4-P-R |
Сухой контакт |
|
|
Щуп |
DC 24 V |
KTSS-S-DM-M12-4-P-P |
PNP |
|
KTSS-S-DM-M12-4-P-N |
NPN |
||
|
AC 250 V |
KTSS-S-DM-M12-4-P-R |
Сухой контакт |
