Концевые выключатели KTSS-E
- Описание
- Технические характеристики

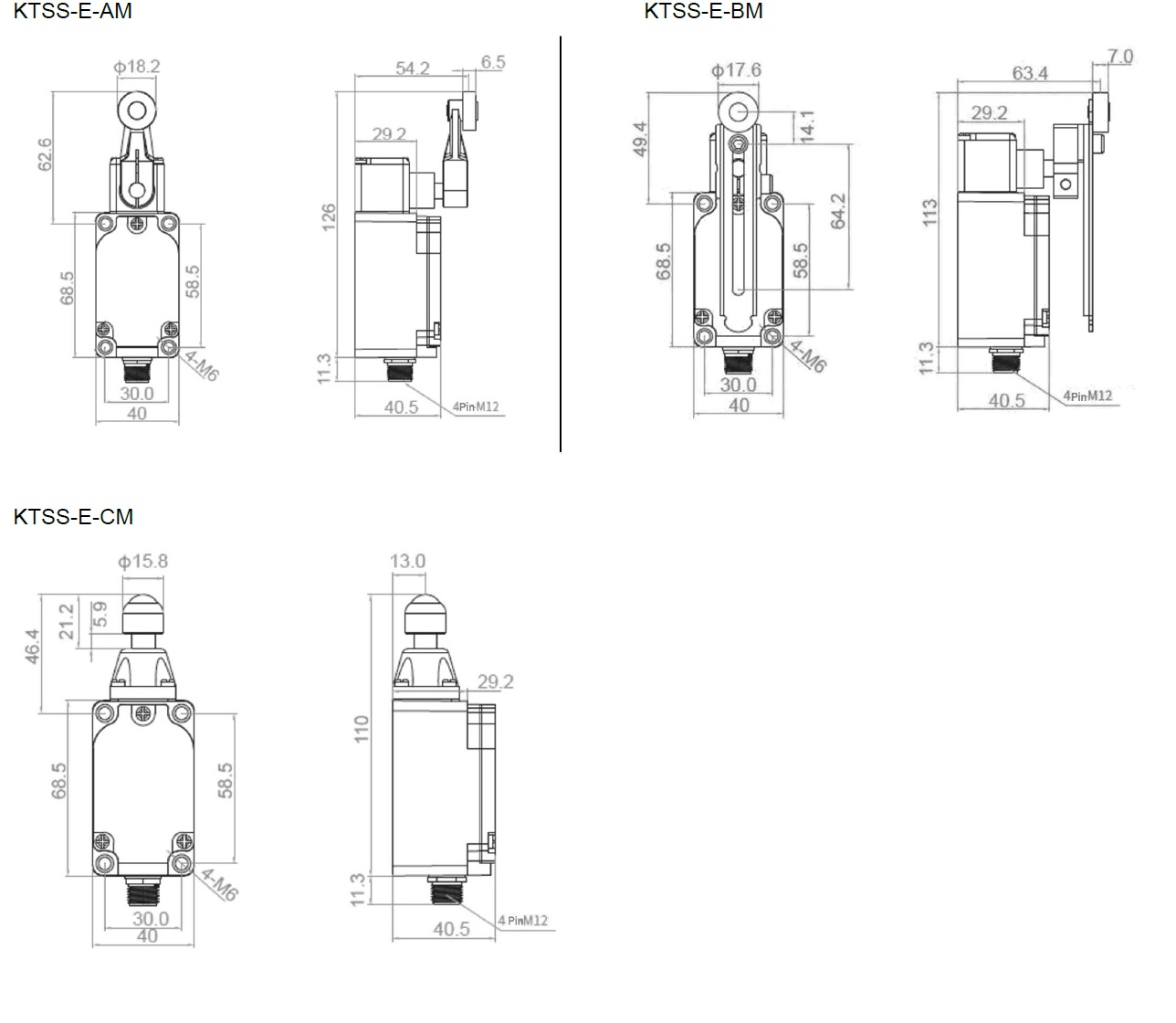

- Габаритный чертеж
- Структурное обозначение
- Документация
Серия KTSS-E рассчитана на высокие скорости и жесткие условия работы, включая агрессивные среды, высокие температуры.
- Корпус из алюминия
- 3 типа металлических толкателей
- Подсоединение – разъемом М12х1 4 pin
-
Коммутируемое напряжение
5…600 В AС
5...250 В DC - Легкий монтаж
- Степень защиты IP67
- Скорость срабатывания: 1 м/с
- Частота срабатывания: 30 циклов/мин
- Сопротивление контактов: менее 25 мОм
- Изоляционное сопротивление: более 100 МОм (при 500VDC)
- Диэлектрическая прочность: 1000VAC между несвязанными клеммами
- Вибрационная устойчивость: 10-55 Гц, двойная амплитуда 1.5 мм
- Механическая прочность: 1000 м/с² (100G)
- Рабочая температура: от -20°C до +80°C
- Влажность: до 95% относительной влажности
- Срок службы: более 500 000 циклов
- Класс защиты: IP67
ДОПУСТИМЫЕ КОММУТИРУЕМЫЕ ТОКИ (Ампер)
|
Коммутируемое напряжение |
А (не индуктивная нагрузка) |
А (Индуктивная нагрузка) |
|||||||
|
Резистивная |
Лампа накал. |
Индукцивность |
Эл. двигатель |
||||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
||
|
AC |
125V |
10 |
3 |
1,5 |
10 |
5 |
2 |
||
|
250V |
5 |
2 |
1 |
5 |
3 |
1 |
|||
|
480V |
3 |
1,5 |
0,8 |
3 |
2 |
0,8 |
|||
|
600V |
1 |
1 |
0,5 |
1 |
1,5 |
0,5 |
|||
|
DC |
8V |
10 |
6 |
3 |
10 |
6 |
|||
|
14V |
10 |
6 |
3 |
10 |
6 |
||||
|
30V |
6 |
4 |
3 |
6 |
4 |
||||
|
125V |
0,8 |
0,2 |
0,2 |
0,8 |
0,2 |
||||
|
250V |
0,4 |
0,1 |
0,1 |
0,4 |
0,1 |
||||
|
Тип |
Коммутируемое напряжение |
Обозначение |
Выход |
|
Металлический ролик качающегося типа |
600 V AC 250 V DC |
KTSS-E-AM-M12-4-P-R Пластиковый разъем KTSS-E-AM-M12-4-M-R Металлический разъем |
Сухой контакт |
|
Металлический ролик качающегося типа с регулировкой |
600 V AC 250 V DC |
KTSS-E-BM-M12-4-P-R Пластиковый разъем KTSS-E-BM-M12-4-M-R Металлический разъем |
Сухой контакт |
|
Плунжер |
600 V AC 250 V DC |
KTSS-E-CM-M12-4-P-R Пластиковый разъем KTSS-E-CM-M12-4-M-R Металлический разъем |
Сухой контакт |
