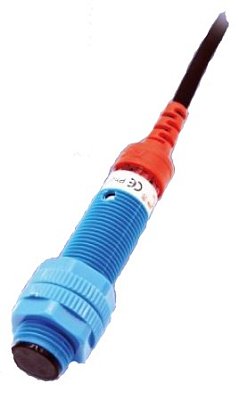

Фотоэлектрические датчики KTSO серия PBL12

Напряжение питания

10...30 В пост. тока

Время отклика

Макс. 0,5 мс

Ток нагрузки

≤100mA

Электрическая защита

Защита от скачков напряжения, от обратной полярности, от короткого замыкания

Подстройка дистанции срабатывания

Ручная регулировка чувствительности

Светодиодная индикация

Выход - Красный, Индикатор устойчивого состояния - Зеленый

Рабочая температура

-10°C...50°C

Влажность окружающей среды

35...95RH

Изоляция

1000 В Пост. Тока 60/50 Гц, 60 сек

Сопротивление изоляции

≥20MΩ(500В DC)

Виброустойчивость

Общей амплитудой 1.5мм 10... 50Гц (X, Y на 2 часа)

Ударопрочность

500м/с2(50G) X,Y,Z 3 раза

Степень защиты

IP67

Материал корпуса

Пластик PBT + ABS

Электрическое соединение

Разъем M08 / 2-метровый кабель

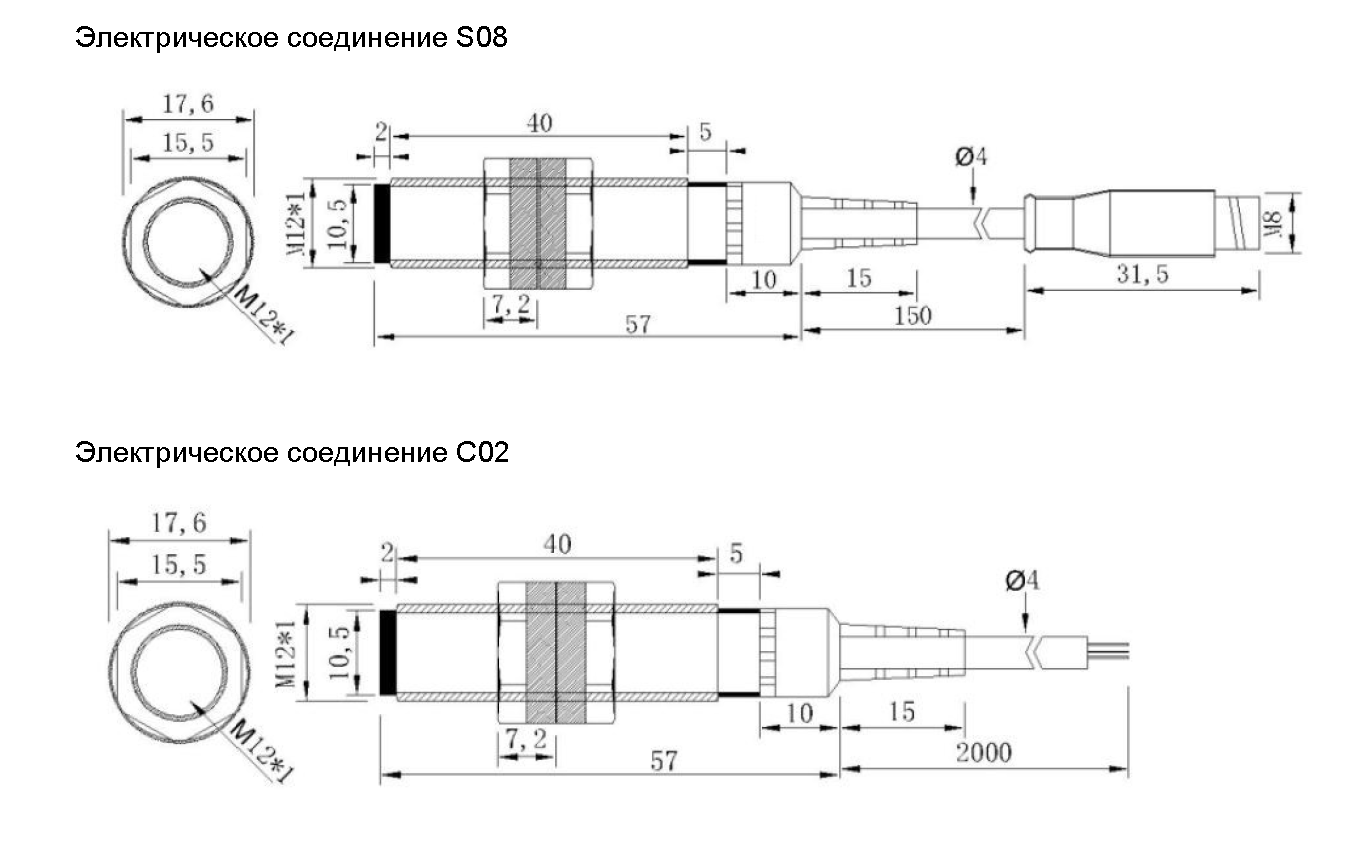

Размеры

М12х1х40 мм

KTSO

-

X

X

X

-

P

B

L

12

-

XXX

-

Х

C

XXX

1

2

3

4

5

6

7

8

9

10

11

12

1        KTSO – оптические датчики марки К&Т Sensors

2        тип устройства
E – источник
R – приемник
C - комбинированный (источник + приемник)

3        Источник света

I - инфракрасный

4        Режим обнаружения
O – Световой барьер

D – Диффузный

5        Материал корпуса
P – пластик

6        Формат корпуса
В - цилиндрический

7        Типоразмер
L - стандартный

8        Типоразмер корпуса
12 – М12 мм

9        Дистанция срабатывания
15M – 150мм

005 – 5м
Выходной сигнал
0 – отсутств.
N – NPN
P – PNP

10     Тип выходного сигнала
0 – отсутств.
Код Описание

O Нормально открытый (NO)

C Нормально закрытый (NC)

11     Электрическое подключение
S08 – разъем M8x1 с кабелем 150мм
C02 - кабель 2м

Режим обнаружения

Модель

Дист-я сраб-я

Источник света

Частота переключения

Выход

Электрическое подсоединение

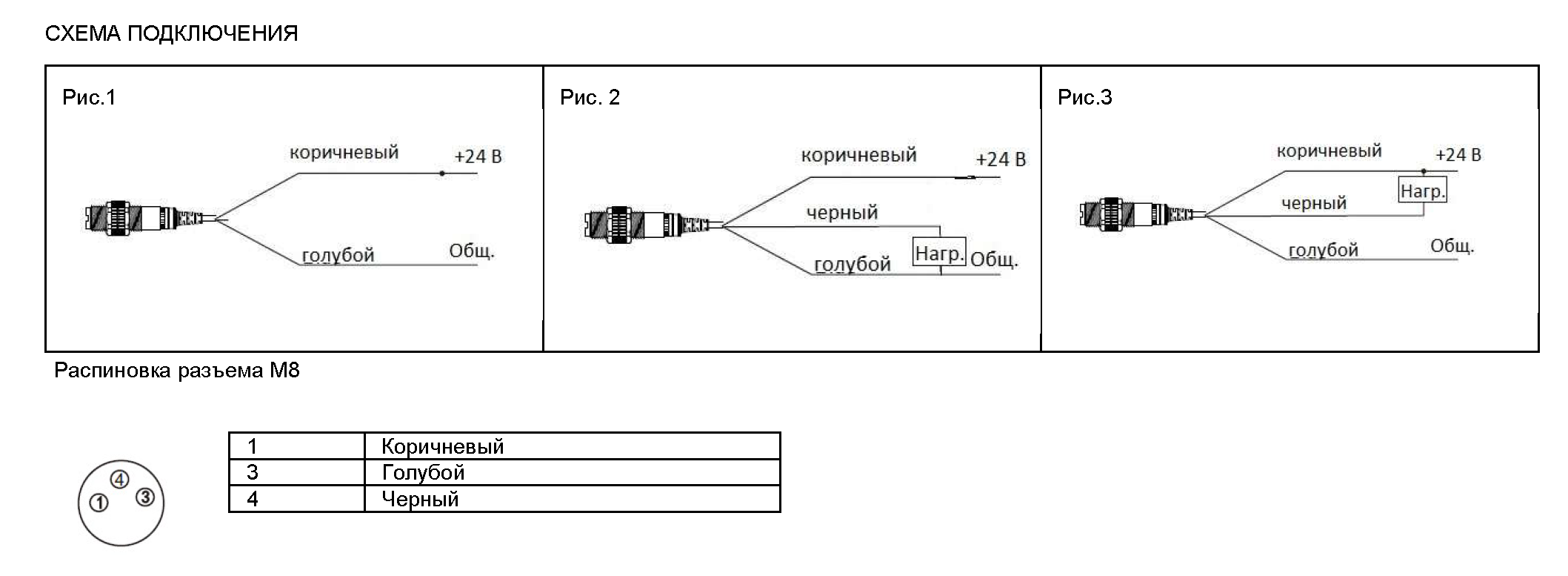

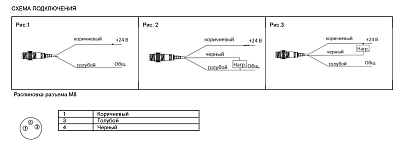

Схема подключения

Световой барьер

KTSO-EIO-PBL12-05-00C02 (Источник)

5м

ИК

— —

Кабель 2м

Рис.1

KTSO-RIO- PBL12-005-PLC02    （Приемник）

300Гц

PNP NO

Рис.2

KTSO-RIO- PBL12-005-NLC02    （Приемник）

NPN NO

Рис.3

KTSO-RIO- PBL12-005-PDC02    （Приемник）

PNP NC

Рис.2

KTSO-RIO- PBL12-005-NDC02    （Приемник）

NPN NC

Рис.3

KTSO-EIO-PBL12-05-00S08 (Источник)

5м

ИК

— —

Разъем M08x1 150 мм кабель

Рис.1

KTSO-RIO- PBL12-005-PLS08    （Приемник）

300Гц

PNP NO

Рис.2

KTSO-RIO- PBL12-005-NLS08    （Приемник）

NPN NO

Рис.3

KTSO-RIO- PBL12-005-PDS08    （Приемник）

PNP NC

Рис.2

KTSO-RIO- PBL12-005-NDS08    （Приемник）

NPN NC

Рис.3

Режим обнаружения

Модель

Дист-я сраб-я

Источник света

Частота переключения

Выход

Электрическое подсоединение

Схема подключения

Диффузный

KTSO-CID-PBL12-015M-PLC02

150 мм

ИК

300 Гц

PNP NO

Кабель 2м

Рис.2

KTSO-CID-PBL12-015M-NLC02

NPN NO

Рис.3

KTSO-CID-PBL12-015M-PDC02

PNP NC

Рис.2

KTSO-CID-PBL12-015M-NDC02

NPN NC

Рис.3

KTSO-CID-PBL12-015M-PLS08

PNP NO

Разъем M08x1 кабель 150мм

Рис.2

KTSO-CID-PBL12-015M-NLS08

NPN NO

Рис.3

KTSO-CID-PBL12-015M-PDS08

PNP NC

Рис.2

KTSO-CID-PBL12-015M-NDS08

NPN NC

Рис.3

KTSO-CID-PBL12-005M-PLC02

50 мм

PNP NO

Кабель 2м

Рис.2

KTSO-CID-PBL12-005M-NLC02

NPN NO

Рис.3

KTSO-CID-PBL12-005M-PDC02

PNP NC

Рис.2

KTSO-CID-PBL12-005M-NDC02

NPN NC

Рис.3

KTSO-CID-PBL12-005M-PLS08

PNP NO

Разъем M08x1 кабель 150мм

Рис.2

KTSO-CID-PBL12-005M-NLS08

NPN NO

Рис.3

KTSO-CID-PBL12-005M-PDS08

PNP NC

Рис.2

KTSO-CID-PBL12-005M-NDS08

NPN NC

Рис.3
