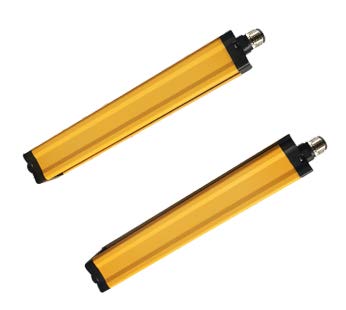

Световой барьер KTSO серий M20 и M40
- Описание
- Технические характеристики

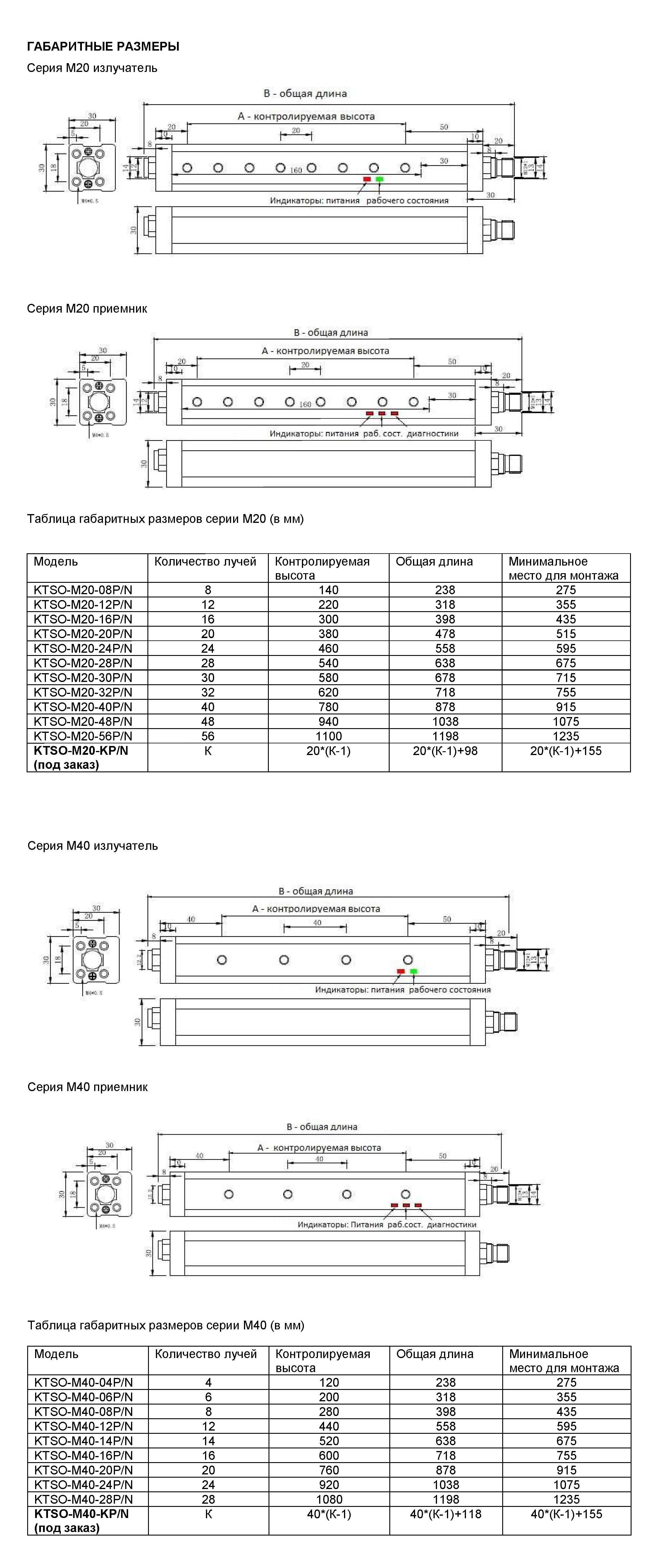

- Габаритный чертеж
- Структурное обозначение
- Документация
|
|
KTSO-M20 |
KTSO-M40 |
|
Напряжение питания |
12...28 В пост. тока |
|
|
Время отклика |
10 мс |
60 мс |
|
Расстояние между лучами |
20 мм |
40 мм |
|
Минимальный размер объекта |
30 мм |
50 мм |
|
Количество лучей (стандартное исполнение |
4-56 |
4-28 |
|
Контролируемая высота (стандартная) |
140…1100 мм |
120…1080 мм |
|
Тип излучателей |
ИК светодиоды 940 нм |
|
|
Дистанция срабатывания |
0,2…5 м |
|
|
Ток потребления |
Излучатель ≤60мА + 5мА на каждые 8 лучей Приемник ≤60мА |
|
|
Электрическая защита |
Защита от скачков напряжения, от обратной полярности, от короткого замыкания |
|
|
Выход |
PNP, NPN, NO/NC (программируется) |
|
|
Светодиодная индикация |
Питания, срабатывания |
|
|
Рабочая температура |
-10°C...55°C |
|
|
Влажность окружающей среды |
35...85RH |
|
|
Изоляция |
1000 В Перем. Тока 60/50 Гц, 60 сек |
|
|
Сопротивление изоляции |
≥500MΩ(500В DC) |
|
|
Виброустойчивость |
Общей амплитудой 1.5мм 10... 50Гц (X, Y на 2 часа) |
|
|
Ударопрочность |
500м/с2(50G) X,Y,Z 3 раза |
|
|
Степень защиты |
IP65 |
|
|
Материал корпуса |
Алюминиевый сплав + ABS |
|
|
Электрическое соединение |
Разъем M12 |
|
|
Размеры |
См. таблицу |
|
|
Тип выхода |
Заказной код серия М20 |
Заказной код серия М40 |
||
|
PNP |
KTSO-M20-08P KTSO-M20-12P KTSO-M20-16P KTSO-M20-20P KTSO-M20-24P KTSO-M20-28P |
KTSO-M20-30P KTSO-M20-32P KTSO-M20-40P KTSO-M20-48P KTSO-M20-56P |
KTSO-M40-04P KTSO-M40-06P KTSO-M40-08P KTSO-M40-12P KTSO-M40-14P |
KTSO-M40-16P KTSO-M40-20P KTSO-M40-24P KTSO-M40-28P |
|
NPN |
KTSO-M20-08N KTSO-M20-12N KTSO-M20-16N KTSO-M20-20N KTSO-M20-24N KTSO-M20-28N |
KTSO-M20-30N KTSO-M20-32N KTSO-M20-40N KTSO-M20-48N KTSO-M20-56N |
KTSO-M40-04N KTSO-M40-06N KTSO-M40-08N KTSO-M40-12N KTSO-M40-14N |
KTSO-M40-16N KTSO-M40-20N KTSO-M40-24N KTSO-M40-28N |
