Ультразвуковой датчик KTSU-M30 в металлическом корпусе формата М30

Описание
Технические характеристики

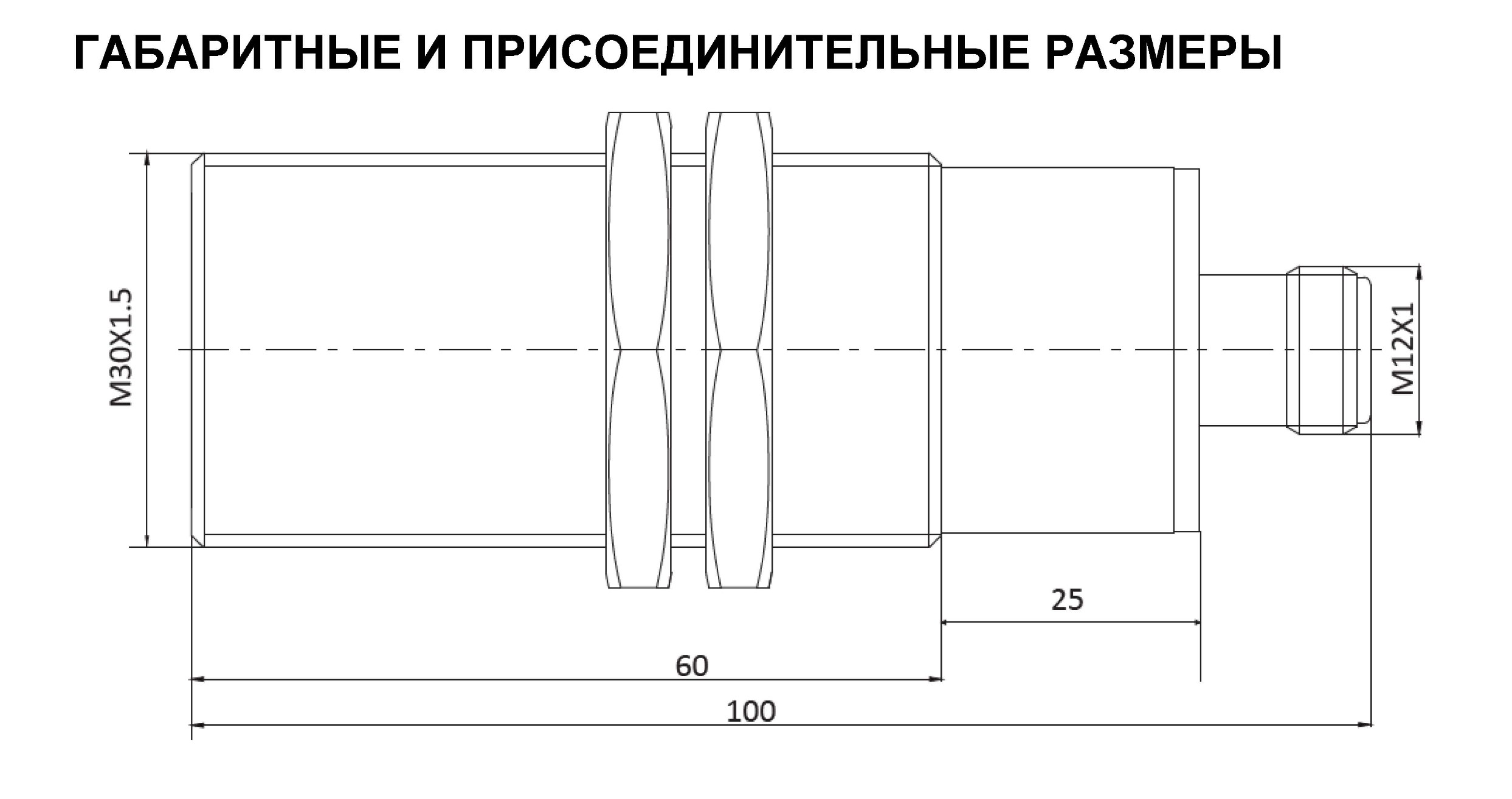

Габаритный чертеж
Структурное обозначение
Документация

Ультразвуковой датчик KTSU представляет собой бесконтактный датчик, предназначенный для контроля положения объектов из любого материала. Ультразвуковые датчики широко используются для решения задач АСУ ТП. Выполняются с нормально разомкнутым/нормально замкнутым контактом или аналоговым выходом

· Напряжение питания 15…30 VDC

· Ток потребления ≤ 25мА

· Повторяемость ±5%

· Нелинейность ±1%

· Защита от короткого замыкания, перегрузки и смены полярности входного напряжения

· Корпус никелированная латунь

· Материал рабочей поверхности – Эпоксидное стекло

· 4-х проводное электрическое соединение

· Степень защиты IP67

· Температура эксплуатации -25…+70 гр.С

· Светодиодный индикатор

· Температурная компенсация

Стандартный разъем М12

Модель	Ном. дистанция измерения	Частота сканирования	Выходной сигнал	Точность	Электрическое соединение, рис. Тип корпуса
KTSU-3000-M30-D2VP1I-S12	180…3000 мм	9 Гц	PNP NO/NC	1 мм	Разъем М12, рис.1, рис.4
KTSU-3000-M30-D2VN1I-S12	180…3000 мм	9 Гц	NPN NO/NC	1 мм	Разъем М12, рис.1, рис.4
KTSU-3000-M30-AICP1I-S12	180…3000 мм	9 Гц	Аналоговый 4…20мА	1 мм	Разъем М12, рис.2, рис.4
KTSU-3000-M30-AUCP1I-S12	180…3000 мм	9 Гц	Аналоговый 0…10V	1 мм	Разъем М12, рис.3, рис.4
KTSU-4000-M30-D2VP1I-S12	200…4000 мм	20 Гц	PNP NO/NC	1 мм	Разъем М12, рис.1, рис.4
KTSU-4000-M30-D2VN1I-S12	200…4000 мм	20 Гц	NPN NO/NC	1 мм	Разъем М12, рис.1, рис.4
KTSU-4000-M30-AICP1I-S12	200…4000 мм	20 Гц	Аналоговый 4…20мА	1 мм	Разъем М12, рис.2, рис.4
KTSU-4000-M30-AUCP1I-S12	200…4000 мм	20 Гц	Аналоговый 0…10V	1 мм	Разъем М12, рис.3, рис.4

Ультразвуковые датчики KTSU-M30 (pdf, 329.99КБ)
