Сборные разъемы М12
- Технические характеристики

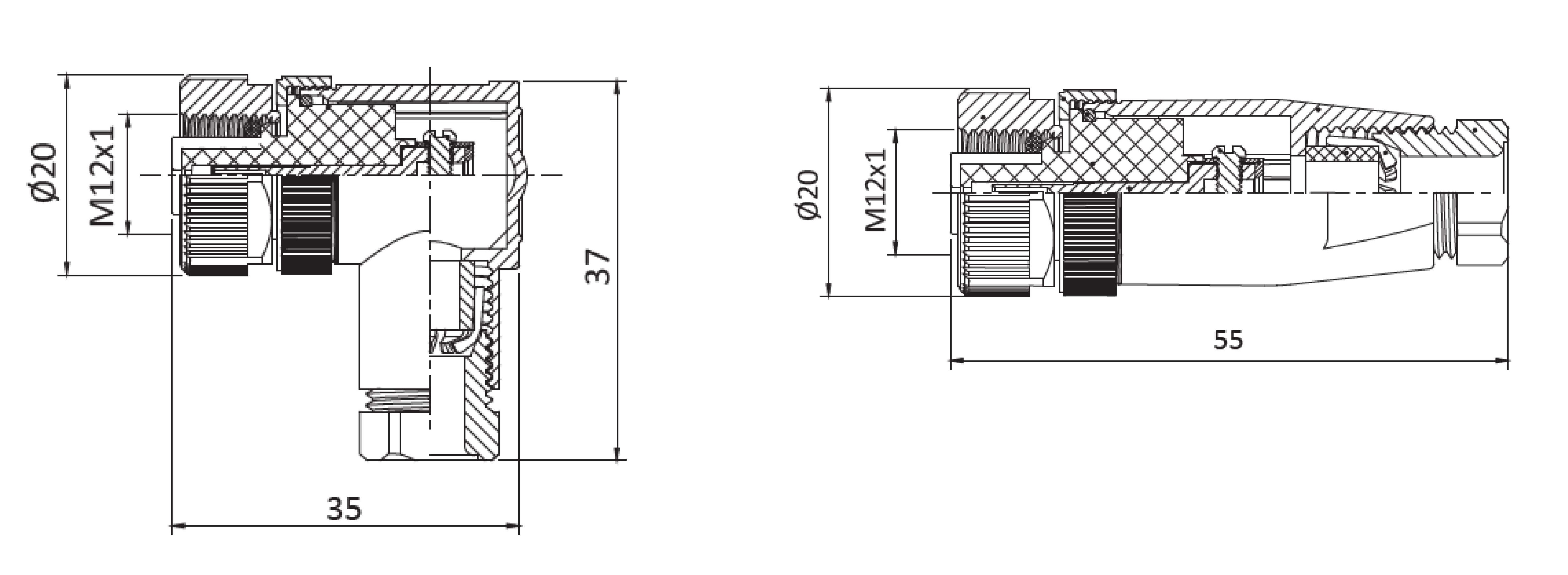

- Габаритный чертеж
- Структурное обозначение
- Документация
- Кодировка разъема - А
- Фиксатор – Гайка SW13
- Усилие блокировки – 0,6 НМ
- Материал корпуса – черный полиамид
- Материал фиксатора – никелированная медь
- Материал контактов – позолоченная медь
- Метод подключения – винты
- Степень защиты – IP67
- Температура эксплуатации -25…+85 Гр.С
|
Тип разъема |
Описание |
Обозначение |
Кол. контактов в |
Макс. Ток/напряжение |
Диаметр кабеля |
|
Угловой |
4-контакта |
LSBO12.4-0/С |
4 |
4A/60V |
4…6 мм |
|
5-контактов |
LSBO12.5-0/С |
5 |
4A/60V |
4…6 мм |
|
|
Прямой |
4-контакта |
LSO12.4-0/С |
4 |
4A/30V |
4…6 мм |
|
5-контактов |
LSO12.5-0/С |
5 |
4A/60V |
4…6 мм |
