Магнитострикционные преобразователи линейных перемещений KTSL во взрывозащищенном исполнении (Серия S, опция EXT)

магнитострикционный преобразователь стержневого типа в герметичном корпусе из нержавеющей стали, обеспечивающем степень защиты IP67.
Преобразователи KTSL с опцией EXT имеют расширенный ряд интерфейсов выходного сигнала (Аналоговый, SSI, CANopen), расширенный температурный диапазон для окружающей среды (-40…+85 град. С) и усиленную степень взрывозащиты .ExdIIBT6
  • Описание
  • Технические характеристики

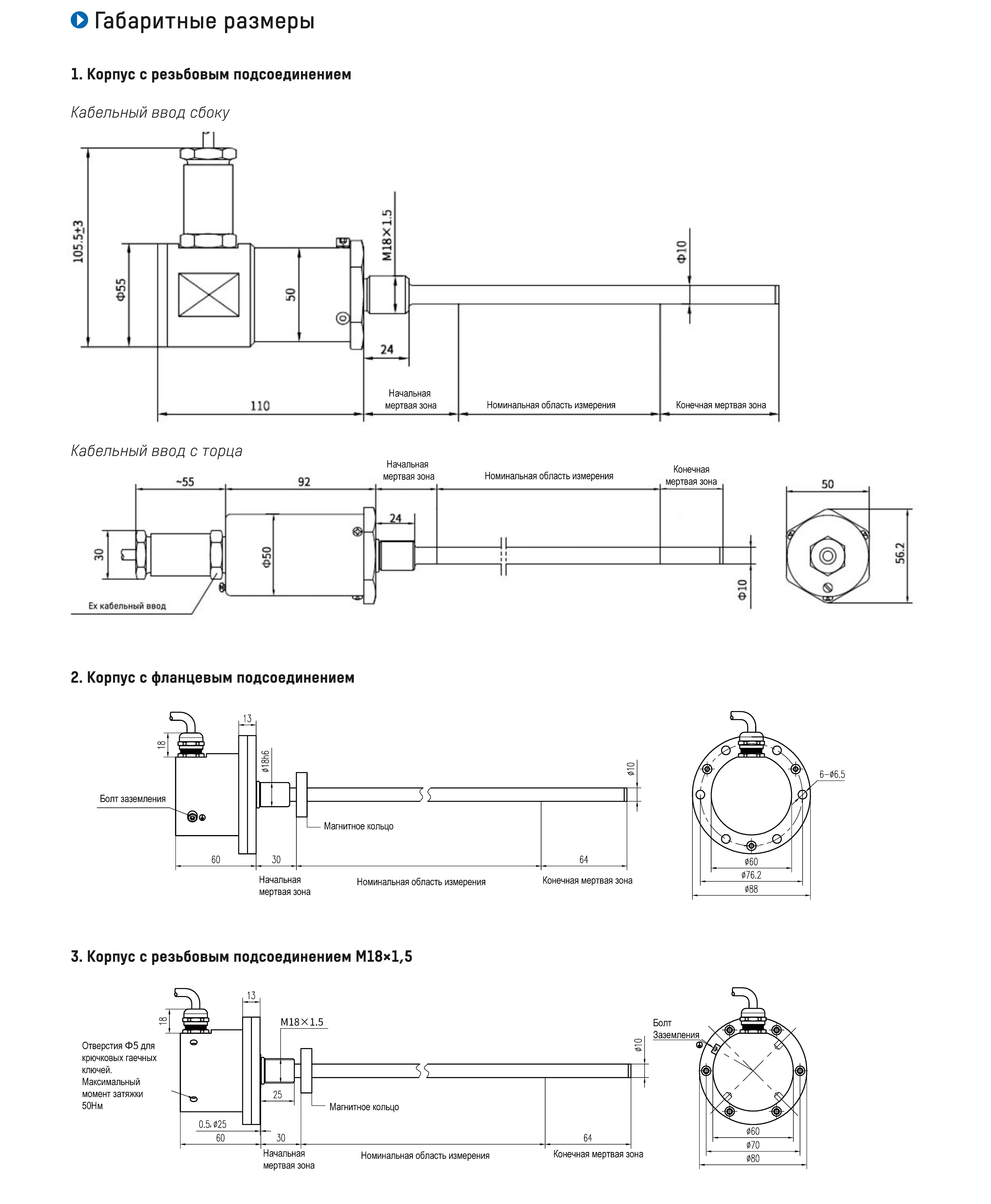

  • Габаритный чертеж
  • Структурное обозначение
  • Документация
Преобразователь линейных перемещений KTSL серии S является магнитострикционным преобразователем стержневого типа и выполнен
в герметичном корпусе из нержавеющей стали, обеспечивающем степень защиты IP67.
Преобразователи KTSL с опцией EXT имеют расширенный ряд интерфейсов выходного сигнала (Аналоговый, SSI, CANopen), расширенный температурный диапазон для окружающей среды (-40…+85 град. С) и усиленную степень взрывозащиты .ExdIIBT6

Области применения

  • гидроагрегаты подводных аппаратов
  • мобильная техника
  • затворы и шлюзы
  • измерение уровня жидких сред

Метрологические характеристики

Номинальная длина

25…5500 мм

Разрешение

Аналоговый

16 Bit ЦАП или ≤0,0015% Прив. (мин. 1 мкм)

SSI, CANopen

0,5/1/2/5/10/20/40/50/100 мкм

Скорость передачи

SSI

50 кбод…1 Мбод

CANopen

≤1 Мбит/с

Гистерезис

≤0,01 мм

Повторяемость

≤±0,001% FS

Частота опроса

250Гц / 500 Гц / 1 кГц

Макс. нелинейность

≤±0,01% Прив.

Температурный дрейф

≤30 ppm/°С



Механические параметры

Исполнение

Стержневое

Материал корпуса

Нержавеющая сталь 304L

Материал волновода

Нержавеющая сталь 304L/316L

Монтаж

Посадка М18×1,5, М20х1,5, 3/4"-16UNF-3A

Фланцевое подсоединение + резьба M18×1,5,

Фланцевое подсоединение

+ посадочное место ∅18H6

Подключение

Кабель







Эксплуатационные параметры

Рабочая температура

-40…+85 °С

Температура хранения

-40…+85 °С

Относительная влажность

≤90%

Ударная нагрузка, МЭК 68-2-7

100g

Вибрация, МЭК 68-2-6

20g, 10…2000 Гц

Степень защиты IP

IP67

Степень взрывозащиты

Exd II BT6

Стойкость к давлению

350 бар (пики до 700 бар)

Защита от переполюсовки

Да

Защита от перенапряжения

Да

Параметры интерфейса

Серия

KTSL…-Axx-S-…/EXT

KTSL…-Vxx-S-…/EXT        KTSL…- Sxx-S-…/EXT

KTSL…-Cxx-S-…/EXT

Выход

4…20 мА

0…20 мА

0…5 В  0…10 В

SSI

CANopen

Сопротивление нагрузки



20…28 В



Потребление тока



≤90 мА



Электрическая прочность изоляции



500 В




Схема структурного обозначения преобразователей:

Обозначение

KTSL

KTSL(HAC)

-L

xxxx

-xxx

-S

-xxxx

-xx

x

/EXT

Значение

1



2

3

4

5

6

7

8



1 – тип датчика:

KTSL–              датчик марки K&T Sensors для измерений линейных перемещений

KTSL(HAC) – датчик марки K&T Sensors для измерений линейных перемещений повышенной точности

2 – номинальная длина волновода, мм

3 – вариант выходного сигнала

Аналоговые сигналы

Цифровые сигналы

Кодировка

Сигнал

Кодировка

Сигнал

A01

4…20 мА

M00

Start/Stop

A02

20…4 мА

Cxx

CANopen; xx – скорость/разрешение

A11

0…20 мА

Sxx

SSI асинхр; xx – формат данных/разрешение

A12

20…0 мА

SxxB

SSI синхр; xx – формат данных/разрешение

V01

0…10 В





V02

10…0В





V11

0…5 В





V12

5…0 В





V21

-10…10 В

V22

10…-10 В



CANopen

Скорость

Разрешение

1

1000 кбит/с

1

100 мкм

2

800 кбит/с

2

50 мкм

3

500 кбит/с

3

20 мкм

4

250 кбит/с

4

10 мкм

5

125 кбит/с

5

5 мкм

6

100 кбит/с

6

2 мкм

7

50 кбит/с

7

1 мкм

8

20 кбит/с







SSI

формат данных

Разрешение

1

двоичный, 24 бита, восходящий

1

100 мкм

2

двоичный, 25 бит, восходящий

2

50 мкм

3

двоичный, 26 бит, восходящий

3

20 мкм

4

код Грея, 24 бита, восходящий

4

10 мкм

5

код Грея, 25 бит, восходящий

5

5 мкм

6

код Грея, 26 бит, восходящий

6

2 мкм

7

двоичный, 24 бита, нисходящий

7

1 мкм

8

двоичный, 25 бит, нисходящий

8

40 мкм

9

двоичный, 26 бит, нисходящий

9

0,5 мкм

A

код Грея, 24 бита, нисходящий





B

код Грея, 25 бит, нисходящий





C

код Грея, 26 бит, нисходящий







4 – Модификация: S



5 – Вариант электрического подключения

Код

Описание

CHxx

кабель PUR, xx – длина в метрах

CUxx

кабель PVC, xx – длина в метрах

RHxx

Радиальный выход, кабель PUR, xx – длина в метрах

RUхх

Радиальный выход, кабель PVC, xx – длина в метрах



6 – тип технологического подсоединения

Код

Описание

S1

M18x1,5 стержень 10 мм

S2

M20x1,5 стержень 10 мм

S3

¾-16UHF-3AS006

S4

Ø24H6

F1

Фланцевое подсоединение + резьба M18x1,5

F2

Фланцевое подсоединение + посадочное место Ø18H6



7 – вариант мертвых зон

Код

Описание

0

50,8мм+63,5мм

1

30мм+60мм



8 – исполнение

Код

Описание

EXT

Исполнение EXT
