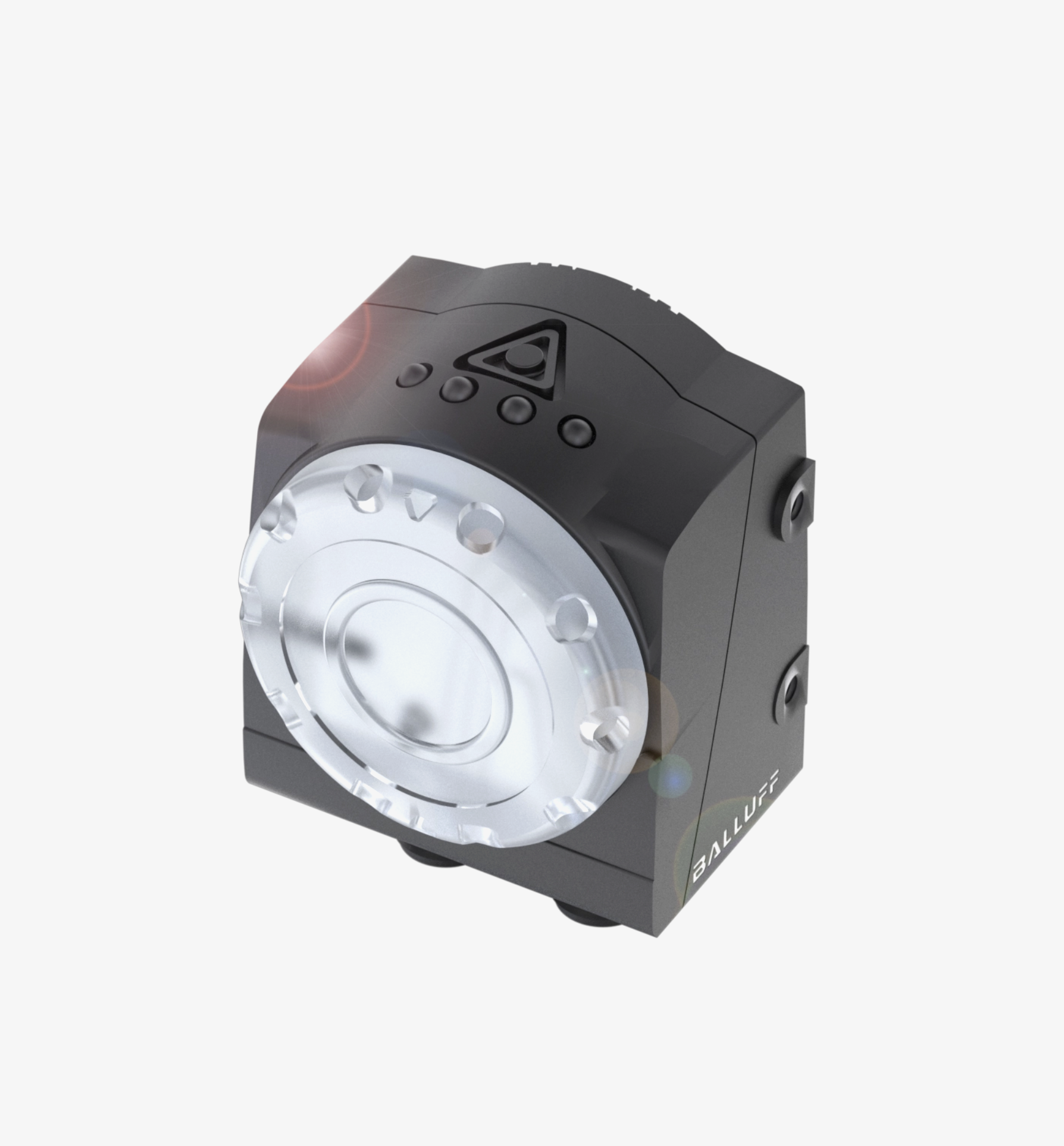

BVS OI-3-115-E Датчик технического зрения

Назначение

Идентификация объектов

Настройка параметров

BVS ConVis для Windows

Средн. частота определения [Гц]

3 - 50 (зависит от функции обработки)

Число областей памяти

20

Размер буфера дефектных изображений

10 изображений

Число инструментов на проверку

255 макс.

Разрешение

640х480 (0,3 мР)

Тип датчика

Черно-белый КМОП-датчик изображения

Расстояние сканирования

50…1000 мм. С доп. Подсветкой 1000 мм.

Поле зрения мин

24 x 18 мм

Поле зрения, макс.

480 x 360 мм

Фокусное расстояние

6 мм

Тип встроенной подсветки

Инфракрасный LED

Вход

PNP 24 VDC. Триггерный вход.

Выходы

3x PNP Нормально открытый (NO)

Интерфейс для программирования

1x M12 4-pin – Ethernet 10/100 Base T

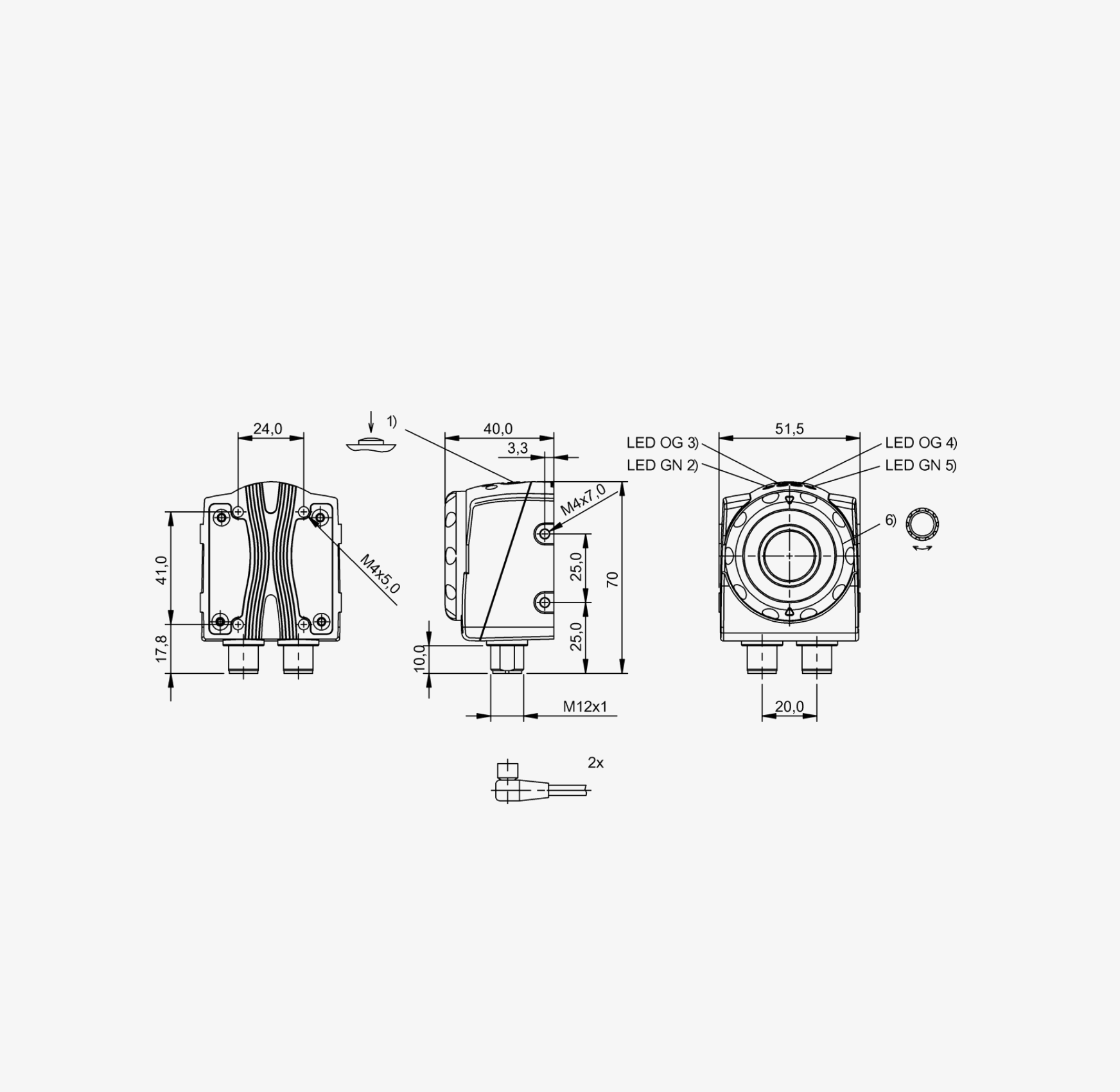

Размеры

51.5 x 70 x 40 мм

Напряжение питания

22…26 V DC

Материал корпуса

Алюминий  литье под давлением, АБС

Подключение

Разъем 1

Разъем 2

М12х1,штекер 8 пин, А кодирование

М12х1 штекер 4 пин, D -кодирование

Температура эксплуатации

-10…+55 ͦ С

Степень защиты

IP 54
