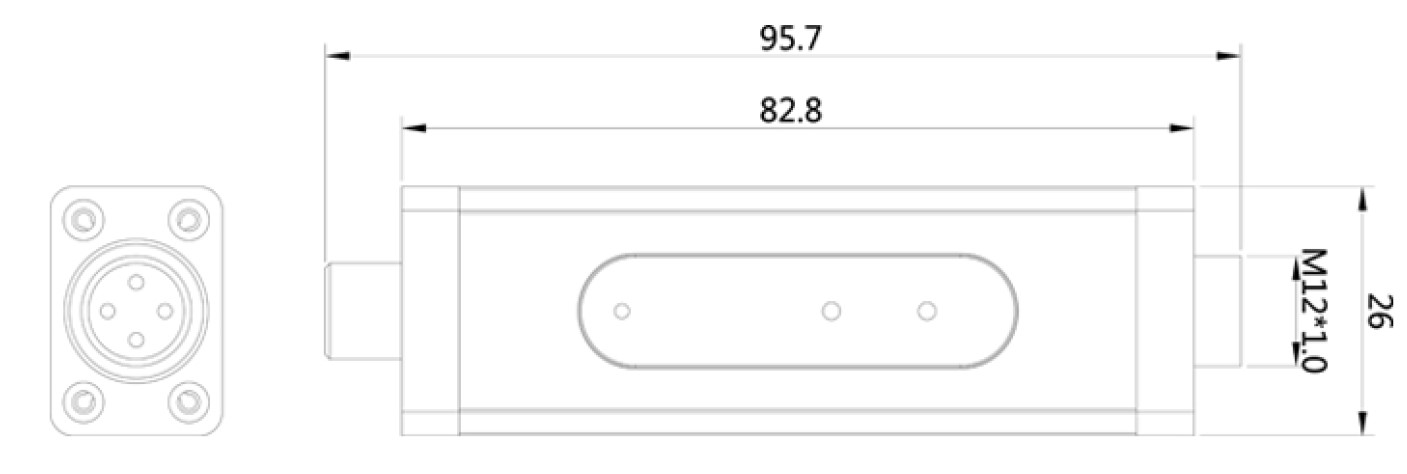

- Габаритный чертеж
- Структурное обозначение
- Документация

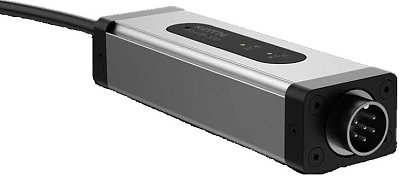

Концентратор дискретных сигналов KTSH-IBS преобразует сигнал RS485 в дискретные сигналы и обратно и предназначен для передачи информации с/на устройства PTL c дискретными каналами ввода/вывода.
Выпускается в 2-х версиях:
Выпускается в 2-х версиях:
- с 5 дискретными выходами,
- с 3 дискретными выходами и одним дискретным входом.
- Напряжение питания – 12…32 VDC
- Ток потребления – 200 мА
- Защита от: перегрузки, переполюсовки, короткого замыкания
- Интерфейсы RS485 - дискретные каналы ввода/вывода
- Беспроводные интерфейсы- WIFI, 4/5 G
- Скорость обмена – RS485 38,4 кБит
-
Подключение:
RS485 – кабель 4 жилы 1 м.
Дискретные каналы ввода/вывода разъем М12х1 6 пин - Материал корпуса – литой алюминий + пластик
- Температура эксплуатации -20…+75 гр.С
- Степень защиты IP65
Дискретные каналы ввода/вывода
М12х1 6 пин штыревой
|
Номер контакта |
KTSH IBS-5DO |
KTSH IBS-1DI3DO |
|
1 |
Выход 3 |
Выход 3 |
|
2 |
Выход 2 |
Выход 2 |
|
3 |
Выход 5 |
Вход1+ |
|
4 |
Выход 1 |
Выход 1 |
|
5 |
Выход 4 |
Вход 1- |
|
6 |
Общий |
Общий |
