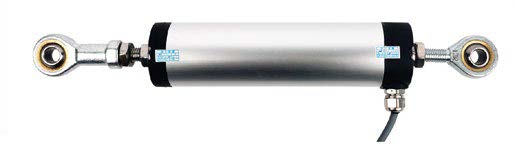

Потенциометрический преобразователь линейного перемещения KTSL серии АА (с фиксацией "рыбий глаз")

50~110мм

125~175мм

200~550мм

600~750мм

Диапазоны измерений
（мм）
50, 75, 100,
110, 125, 130,
150,175, 200,
225, 250, 275,
300, 325, 350,
360, 375, 400,
425, 450, 475,
500, 550, 600,
650, 700, 750,

Линейная точность (±%ВПИ)

±0.1%

±0.05%

Сопротивление (±10%)

5ΚΩ

10ΚΩ

Ход

Диапазон измерения +7мм

Разрешение

Повторяемость

0.01мм

Максимальная скорость

10м/сек

Рекомендуемый ток

≤10мA

Рекомендуемое напряжение

≤ 42В DC

Температурный диапазон

-60℃~+150℃

Выход

0~100% × от входного напряжения

Выходные сигналы (опционально через конвертер)

1ΚΩ,3ΚΩ,5ΚΩ, 0-5 VDC, 0-10VDC, 4-20mA

Срок службы

>100*1000000 циклов, >25*1000000 м

KTSL

Lxxxx

xxx

Ax

xxxx

xx

X

/XXX

1

2

3

4

5

6

7

8

1

Тип: KTSL — датчик марки K&T Sensors для измерения линейных перемещений

2

Номинальная длина измерения, мм

3

Вариант выходного сигнала:

R00

0…100%

По схеме реостата

4

Серия АА

5

Электрическое подключение

HM04

Прямоугольный разъем по DIN3650-A/ISO4400, 4-пин (штекер)

SM05

Авиационный разъем по GB11918-2014, IP67, M18,5-пин (гнездо)

PRxx

Кабель PUR радиальное подключение, хх – длина в метрах

PAxx

Кабель PUR аксиальное подключение, хх – длина в метрах
