Потенциометрический преобразователь линейного перемещения KTSL серии АB (цилиндрического типа 9,5 мм)
- Описание
- Технические характеристики

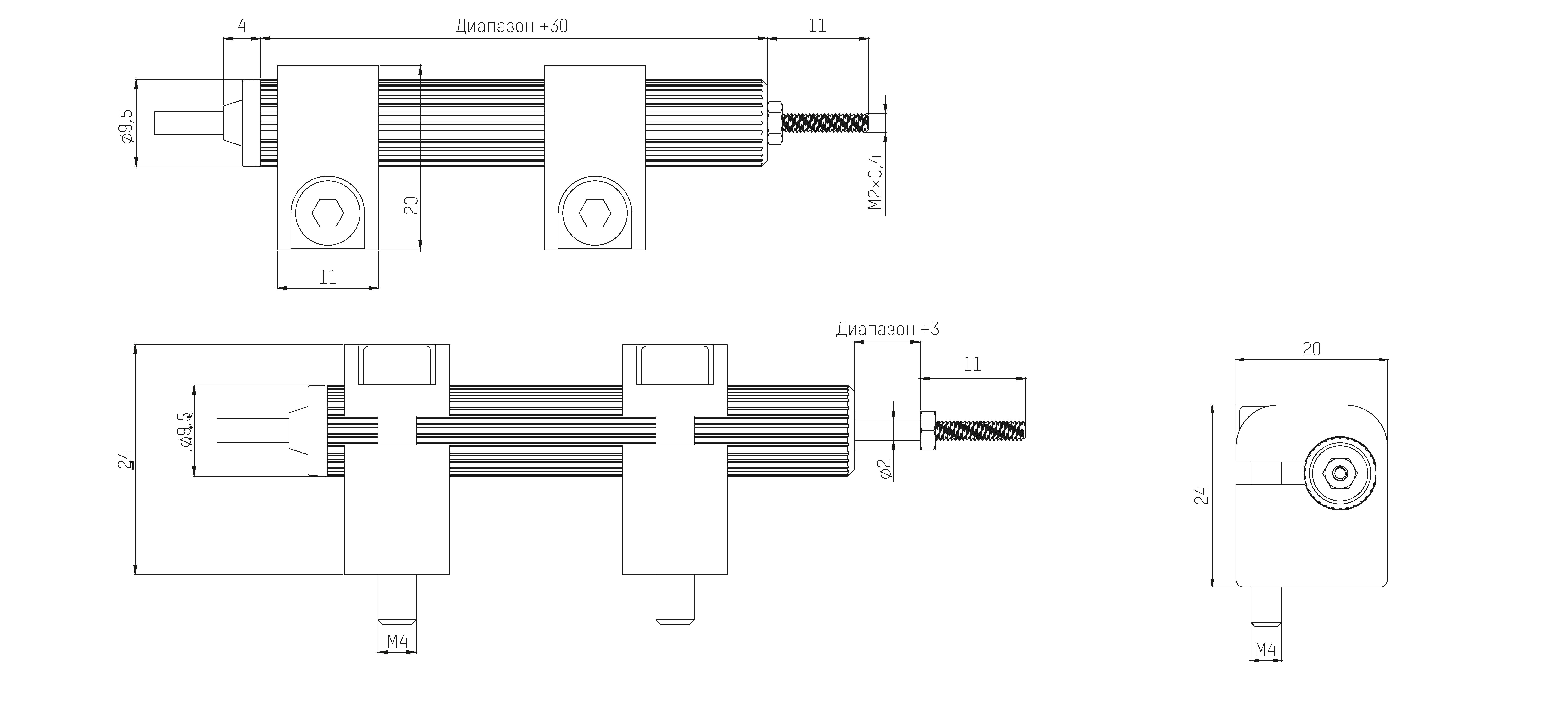

- Габаритный чертеж
- Структурное обозначение
- Документация
|
10~35мм |
50~55мм |
Диапазоны измерений |
|
|
Линейная точность (±%ВПИ) |
±0.1% |
||
|
Сопротивление (±10%) |
2ΚΩ |
5ΚΩ |
|
|
Ход |
Диапазон измерения +3мм |
||
|
Разрешение |
Не ограниченно |
||
|
Повторяемость |
0.01мм |
||
|
Максимальная скорость |
5м/сек |
||
|
Рекомендуемый ток |
≤10мкA |
||
|
Рекомендуемое напряжение |
≤ 42В DC |
||
|
Температурный диапазон |
-60℃~+150℃ |
||
|
Выход |
0~100% × от входного напряжения |
||
|
Срок службы |
>100*1000000 циклов, >25*1000000 м |
||
|
KTSL |
Lxxxx |
xxx |
AB |
xxxx |
xx |
X |
/XXX |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1 |
Тип: KTSL — датчик марки K&T Sensors для измерения линейных перемещений |
|||||||
|
2 |
Номинальная длина измерения, мм |
|||||||
|
3 |
Вариант выходного сигнала: |
|||||||
|
R00 |
0…100% |
По схеме реостата |
|
|||||
|
4 |
Серия АB |
|||||||
|
5 |
Электрическое подключение |
|||||||
|
PAxx |
Кабель PUR аксиальное подключение, хх – длина в метрах |
|||||||
6 Тип корпуса
CA Цилиндрический с креплением с обеих точек.
7 Вариант мертвых зон
Z 0 + 0 мм
8 Опции и модификации
/M0A1N – внешний конвертер 4…20 мА
