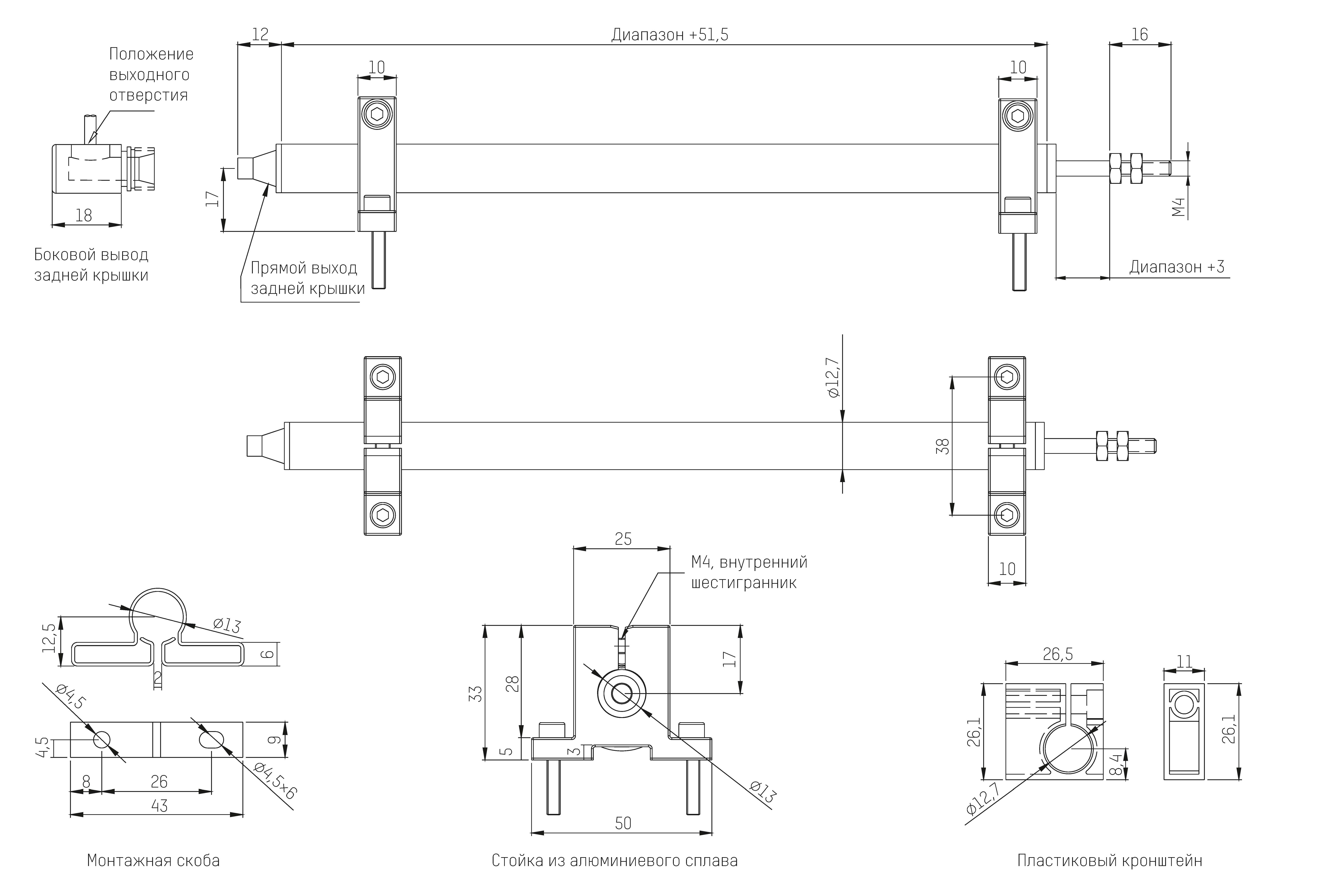

Потенциометрический преобразователь линейного перемещения KTSL серии АС (цилиндрическое исполнение 12,7 мм))

10~25мм

50~150мм

175~300мм

Диапазоны измерений
（мм）
10, 15, 25, 50, 60, 75,

85, 100, 125, 150, 175, 200, 225, 250, 275, 300

Линейная точность (±%ВПИ)

±0.1%

±0.05%

Сопротивление (±10%)

2ΚΩ

5ΚΩ

Ход

Диапазон измерения +3мм

Разрешение

Не ограниченно

Повторяемость

0.01мм

Максимальная скорость

5м/сек

Рекомендуемый ток

≤10мкA

Рекомендуемое напряжение

≤ 42В DC

Температурный диапазон

-60℃~+150℃

Выход

0~100% × от входного напряжения

Срок службы

>100*1000000 циклов, >25*1000000 м

KTSL

Lxxxx

xxx

AС

xxxx

xx

X

/XXX

1

2

3

4

5

6

7

8

1

Тип: KTSL — датчик марки K&T Sensors для измерения линейных перемещений

2

Номинальная длина измерения, мм

3

Вариант выходного сигнала:

R00

0…100%

По схеме реостата

4

Серия АС

5

Электрическое подключение

PAxx

Кабель PUR аксиальное подключение, хх – длина в метрах
